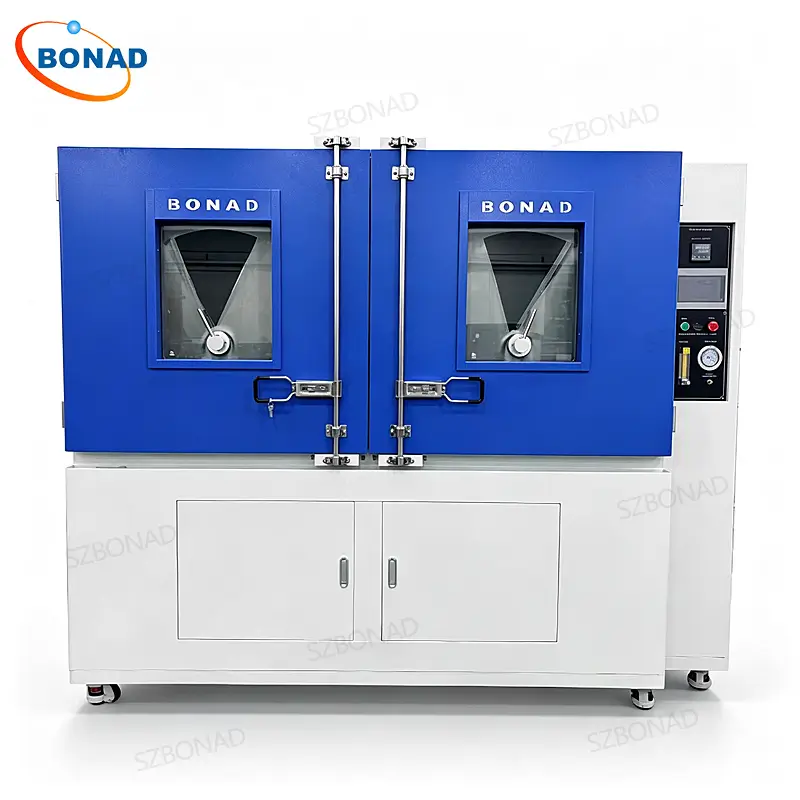

IEC 60529 2000L Zand- en stoftestkamer – BONAD IP5X IP6X Stoftestkamer
Werkingsprincipe van stofdichte testkamer:
De stoftestkamer maakt gebruik van een ingebouwde stofgenerator om een stofomgeving met een bepaalde concentratie te creëren en gebruikt een ventilatorsysteem om het stof gelijkmatig in de testkamer te verdelen. Het testmonster wordt in deze omgeving geplaatst en getest volgens de vooraf ingestelde tijd, temperatuur, vochtigheid en andere omstandigheden. De testkamer gebruikt een ventilator om een bepaalde concentratie zand en stof met een bepaalde stroomsnelheid over het oppervlak van het testmonster te blazen. Zo wordt beoordeeld in hoeverre het testmonster bestand is tegen stofpenetratie onder invloed van droog zand of een stoffige atmosfeer, of het bestand is tegen slijtage of verstopping door grind, en of het kan worden opgeslagen en gebruikt.
Toepassingen van de zand- en stofproefkamer:
De zand- en stoftestkamer wordt gebruikt om de bescherming tegen stofindringing van productbehuizingen en -componenten te beoordelen. Typische testobjecten zijn onder andere buitenverlichtingsarmaturen, signaleringsapparaten, koplampbehuizingen van auto's, instrumentenbehuizingen, elektrische kasten, beschermkappen, componenten van stuursystemen en deursloten.
Testnormen voor stofdichte testkamers:
- IEC60529:1989 +A1:1999 +A2: 2013 “Beschermingsgraden van behuizingen (IP-code)”
- IEC60598-1 Armaturen – Deel 1: Algemene eisen en tests
- DIN40050 “Wegvoertuigen – Beschermingsgraden (IP-code)”
- ISO 20653
Kenmerken van de stofdichte testkamer:
- De stofdichte testdoos is gemaakt van roestvrij staal, wat niet alleen corrosie- en roestwerend is, maar ook mooi.
- In de deur van de box zit een transparant kijkvenster (gehard glasmateriaal) en in de box is ledverlichting aangebracht om het bekijken van de interne testsituatie te vergemakkelijken.
- Aan de onderkant van het apparaat is een stofafzuiginstallatie geplaatst, waarmee eenvoudig 100% van het gebruikte stof wordt vervangen.
- Stofdicht testbox-besturingssysteem: 7-inch touchscreen + Panasonic PLC, met volledig Chinees display, dat jaar, maand, dag, tijd, werktijd, enz. kan weergeven. De ventilator, stofvibratie en totale testtijd kunnen afzonderlijk worden aangestuurd; de controller heeft verschillende optionele instelfuncties zoals hieronder beschreven.
- Verwarmingssysteem: Er wordt een verwarmingselement in het circulerende luchtkanaal geïnstalleerd om het stof te verwarmen en stofcondensatie te voorkomen. De met buizen omwikkelde mica verwarmingsspiraal is veilig en stabiel; de ringvormige mica verwarmingsspiraal is een veilige en stabiele verwarmingsspiraal.
- Vacuümsysteem: uitgerust met een vacuümpomp, vacuümdrukmeter, luchtfilter, flowmeter, drukregelsysteem en verbindingsleiding.
- De stofdichte testbox is voorzien van 4 wieltjes met positioneringsfunctie, waardoor deze eenvoudig verplaatst kunnen worden.
Technische parameters van de stofdichte testkamer:
| Binnenafmeting (L*D*H) mm | L2000*D1000*H1000mm |
| Buitenafmeting (L*D*H) mm | L2450* D 1360* H2120mm |
| Testtemperatuur | RT+10~40℃ (Instructies bij bestelling) |
| Messdiameter | 50um |
| Draadafstand | 75um |
| hoeveelheid talkpoeder | 2～4 kg/m |
| type teststof | droog talkpoeder |
| vallend stof | Vrije val |
| Tijd testen | 0-999H (instelbaar) |
| tijd van trilling | 0-999H (instelbaar) |
| timingnauwkeurigheid | ±1s |
| vacuümgraad | 0—10Kpa (instelbaar) |
| snelheid van evacuatie | 0-6000L/H (instelbaar) |
Ontdek meer modellen van zand- en stoftestkamers:
Zoekt u compacte standaardapparatuur? Bekijk ons aanbod. IEC60529 IP5X IP6X Stofkamer.
Voor extra grote producten kunt u onze website raadplegen. Inloopbare zandstofkamer.
Voor IP5KX/IP6KX-testen voor de automobielindustrie kunt u terecht op onze website. ISO 20653 stofkamer.
Veelgestelde vragen:
Wat is een zandstof-testkamer van 2000 liter?
Een zandstoftestkamer van 2000 liter is een middelgrote tot grote kamer die wordt gebruikt voor IP5X- en IP6X-stofindringingstests volgens IEC 60529.
Waarom kiezen voor een ruimte van 2000 liter in plaats van een kleinere?
Een kamer van 2000 liter biedt meer interne ruimte voor grotere producten of meerdere monsters in één cyclus.
Is de kamer eenvoudig te bedienen?
Ja. Het kan een PLC-touchscreencontroller met timer-, alarm- en automatische functies bevatten.
Kunnen de spanning of de taal worden aangepast?
Ja. BONAD biedt de mogelijkheid om de spanning, de taalinterface, de afmetingen en de bedieningsinstellingen aan te passen.
Wat is de levertijd?
De levertijd is afhankelijk van de configuratie. Standaardmodellen zijn sneller, terwijl maatwerkprojecten meer tijd in beslag nemen.
