IEC 60529 IP3X testsonde C (2.5 mm, 3N) Fabrikant – BONAD
BELANGRIJKSTE KENMERKEN

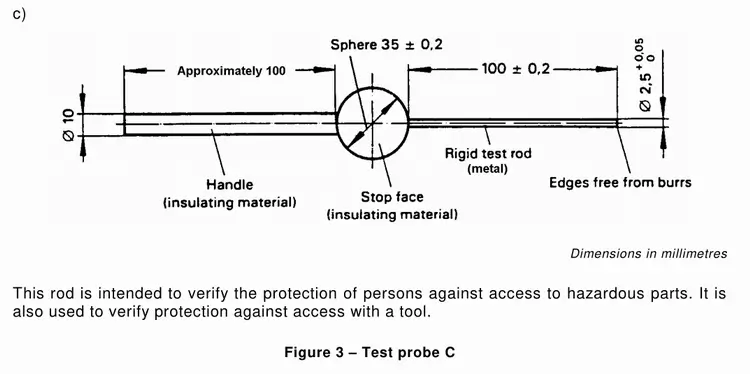

- Voldoet volledig aan IEC 60529 en IEC 61032 (Afbeelding 3)
- Nauwkeurige meetsonde met een diameter van 2.5 mm voor precieze metingen.
- Standaard krachttoepassing van 3 N (±10%)
- Kalibratiecertificaat beschikbaar (ISO/IEC 17025 optioneel)
- Duurzame constructie van roestvrij staal
- Snelle levering en ondersteuning voor maatwerk
Wat is IP3X-testen?
IP3X-testen verifiëren of een behuizing kan voorkomen dat vaste voorwerpen met een diameter van 2.5 mm of groter binnendringen.
Het zorgt er ook voor dat gereedschap of soortgelijke objecten onder vastgestelde testomstandigheden geen toegang hebben tot gevaarlijke interne componenten.
Dit beschermingsniveau is doorgaans vereist voor elektrische apparaten, industriële behuizingen en veiligheidscertificeerde apparatuur.
IP3X-testmethode (volgens IEC 60529)
Test voorwaarden
- Testsonde: Testsonde C (IEC 61032 Figuur 3)
- Diameter sonde: 2.5 mm
- Toegepaste kracht: 3N ±10%
- Testinstructies: Alle mogelijke toegangspunten
Voldoende criteria
- De sonde mag geen gevaarlijke onderdelen aanraken.
- Geen toegang van objecten groter dan 2.5 mm
De test garandeert dat kleine gereedschappen of voorwerpen de behuizing niet kunnen binnendringen en gevaarlijke onderdelen niet kunnen bereiken.
Toepassingen
- Testen van elektrische apparaten
- Certificering van huishoudelijke apparatuur
- Laboratoriumconformiteitstesten
- Kwaliteitscontrole van de productie
- Testorganisaties van derden
IP-classificatievergelijking
| IP-klasse | Sonde Type | Diameter | Dwingen | Bescherming tegen |
|---|---|---|---|---|
| IP1X | Gebied | 50mm | 50N | Achterkant van de hand |
| IP2X | Vinger | 12.5mm | 10N | Vingerafdruktoegang |
| IP3X | Staaf (sonde C) | 2.5mm | 3N | Tools |
| IP4X | Wire | 1mm | 1N | Dunne draadjes |
Technische parameters:
| Model | Itemnaam | Standaarden | Kenmerken | Foto's: |
| BND-C | teststaaf/testsonde C,
2.5mm diameter |
IEC61032
IEC60335 |
Lengte testsonde: 100 mm
Diameter testsonde: 2.5 mm Diameter dambol: 3.5 mm Handvatdiameter: 10 mm Handvatlengte: 100 mm |
 |
| BND-CF | teststaaf/testsonde C met 3N kracht | Lengte testsonde: 100 mm
Diameter testsonde: 2.5 mm Diameter dambol: 3.5 mm Handvatdiameter: 10 mm Handvatlengte: 100 mm Met kracht: 3N |
 |
Tests voor bescherming tegen vaste vreemde voorwerpen, aangegeven door het eerste karakteristieke cijfer in IEC60529.
| Eerste nr. | Aanvullende brief | Toegangssonde | testkracht |
| 3 | C |  |
3N±10% |
Acceptatievoorwaarde:
Tabel 7 – Testmiddelen voor de tests voor bescherming tegen vaste vreemde voorwerpen
Acceptatievoorwaarden voor de eerste karakteristieke cijfers 3, 4:
De bescherming is voldoende als de volledige diameter van de sonde, zoals aangegeven in tabel 7, niet door een opening gaat.
NOTITIE:
Voor de eerste karakteristieke cijfers 3 en 4 zijn de in tabel 7 gespecificeerde probes bedoeld om vreemde voorwerpen te simuleren, die mogelijk bolvormig zijn. Wanneer een behuizing een indirecte of kronkelige ingang heeft en er twijfel bestaat over de penetratie van een bolvormig object dat kan bewegen, kan het nodig zijn om tekeningen te onderzoeken of een speciale toegang te creëren zodat de objectprobe met de gespecificeerde kracht kan worden toegepast op de opening(en) waar de penetratie moet worden gecontroleerd.
Foto's van testpin C:
Waarom kiezen voor onze IP3X-testsonde?
- Strikte naleving van internationale normen
- Zeer nauwkeurige bewerking met strakke tolerantiecontrole
- Optionele kalibratierapporten van derden
- Ontwerp op maat voor krachtoverbrenging en handgreep mogelijk.
- Geëxporteerd naar meer dan 30 landen
- Betrouwbare kwaliteit voor langdurig gebruik.
Veelgestelde vragen – IP3X-testsonde C
1. Waarvoor wordt een IP3X-testsonde gebruikt?
Het wordt gebruikt om de bescherming tegen toegang tot gevaarlijke onderdelen en vaste objecten groter dan 2.5 mm te controleren.
2. Welke kracht wordt toegepast bij IP3X-testen?
Volgens IEC 60529 wordt een standaardkracht van 3 N (±10%) toegepast.
3. Biedt u technische ondersteuning en after-sales service?
Ja, we bieden volledige begeleiding vóór de aankoop en ondersteuning na de aankoop, inclusief technisch advies, gebruiksaanwijzingen en hulp bij kalibratie.
4. Wat is het verschil tussen IP2X en IP3X?
IP2X biedt bescherming tegen aanraking met vingers (12.5 mm), terwijl IP3X bescherming biedt tegen aanraking met gereedschap (2.5 mm).
5. Verstrekt u kalibratiecertificaten?
Ja, ISO/IEC 17025-kalibratiecertificaten zijn op aanvraag beschikbaar.
Vraag een offerte aan
Bent u op zoek naar betrouwbare IP3X-testapparatuur?
- Ontvang binnen 24 uur een offerte.
- Kalibratiecertificaat aanvragen
- Technische ondersteuning beschikbaar
Neem vandaag nog contact met ons op om ervoor te zorgen dat uw producten voldoen aan de IEC 60529-vereisten.
